01
Grupo Empresarial francés: Saint-Gobain
Mejor Proyecto Acústico
2012
El Auditorio Mayor de la Universidad Autónoma de Bucaramanga, es un proyecto reforma, realizado por nosotros en términos de diseño arquitectónico, acústico y sistema de sonido.
Universidad Autónoma de Bucaramanga
Bucaramanga, Santander - Colombia
Area: 2000 m²
Proyecto: Reforma Arquitectónica y Acústica
Fecha: Diciembre - 2012
Este proyecto se genera gracias a la necesidad de tener un espacio acorde a los eventos organizados por los diferentes programas académicos de la Universidad, pero también al cumplimiento de las diferentes normativas en el campo de ruido, ya que los vecinos cercanos al recinto, resaltaban su acción inconforme por los altos niveles de ruido generados en el Auditorio, la constante queja de los diferentes artistas por su acústica no adecuada y la distorsión sonora del limitado sistema de sonido.
Un espacio equilibrado en condiciones de acústica y electroacústica para las diferentes actividades mensuales:
80% conferencias y 20% actividades musicales.
Auditorio Mayor Carlos Gómez Albarracín
Auditorio Mayor Carlos Gómez Albarracín
Debido a la diversidad de actividades culturales que presenta la universidad y la falla mencionada anteriormente de no tener un espacio equilibrado en condiciones de acústica y un sistema de sonido acorde a las necesidades, se desarrolla un diseño acústico y electroacústico a la medida de las necesidades mensuales: 80% conferencias, 20% actividades musicales, todo esto acompañado de una reforma arquitectónica, dando solución a todos los problemas mencionados, presentando un cambio drástico en su forma general con un giro de 90º al recinto, aumentando su escenario de 70 m², a 130 m², y su número de sillas de 500 a 800, entregando un auditorio que provee una respuesta clara, principalmente para actividades de la palabra y como segunda actividad para interpretación musical, logrando crear en el escenario las diferentes vibraciones por simpatía para transmitir un mensaje de enseñanza viva en lo cultural, en un espacio confortable para la correcta audición y disfrute de los diferentes espectáculos.

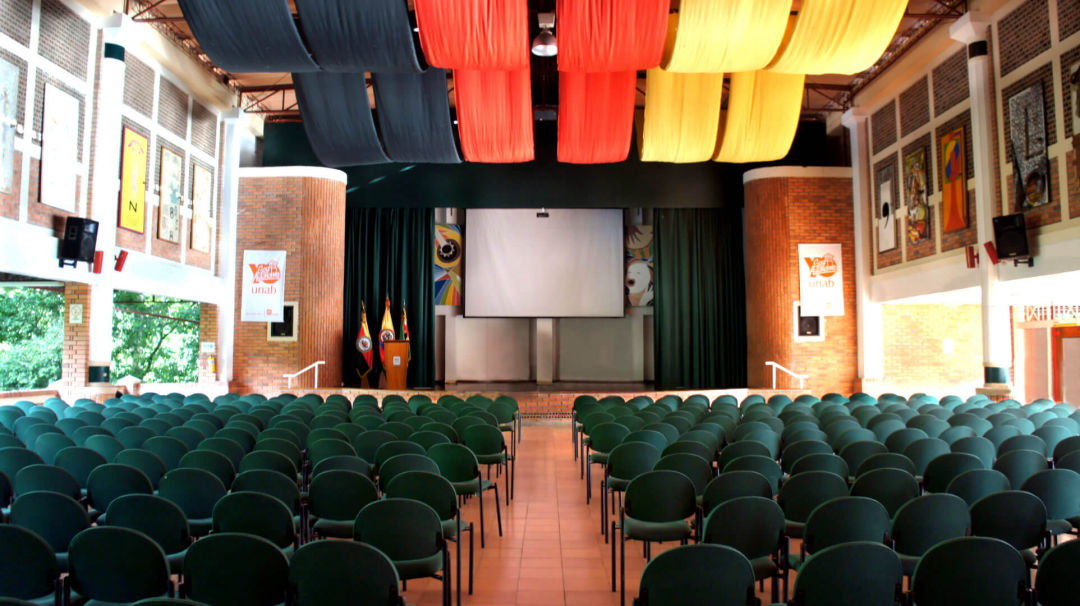

Escenario de 70 m², capacidad total de 500 sillas, acabado en ladrillo limpio y piso en cerámica.

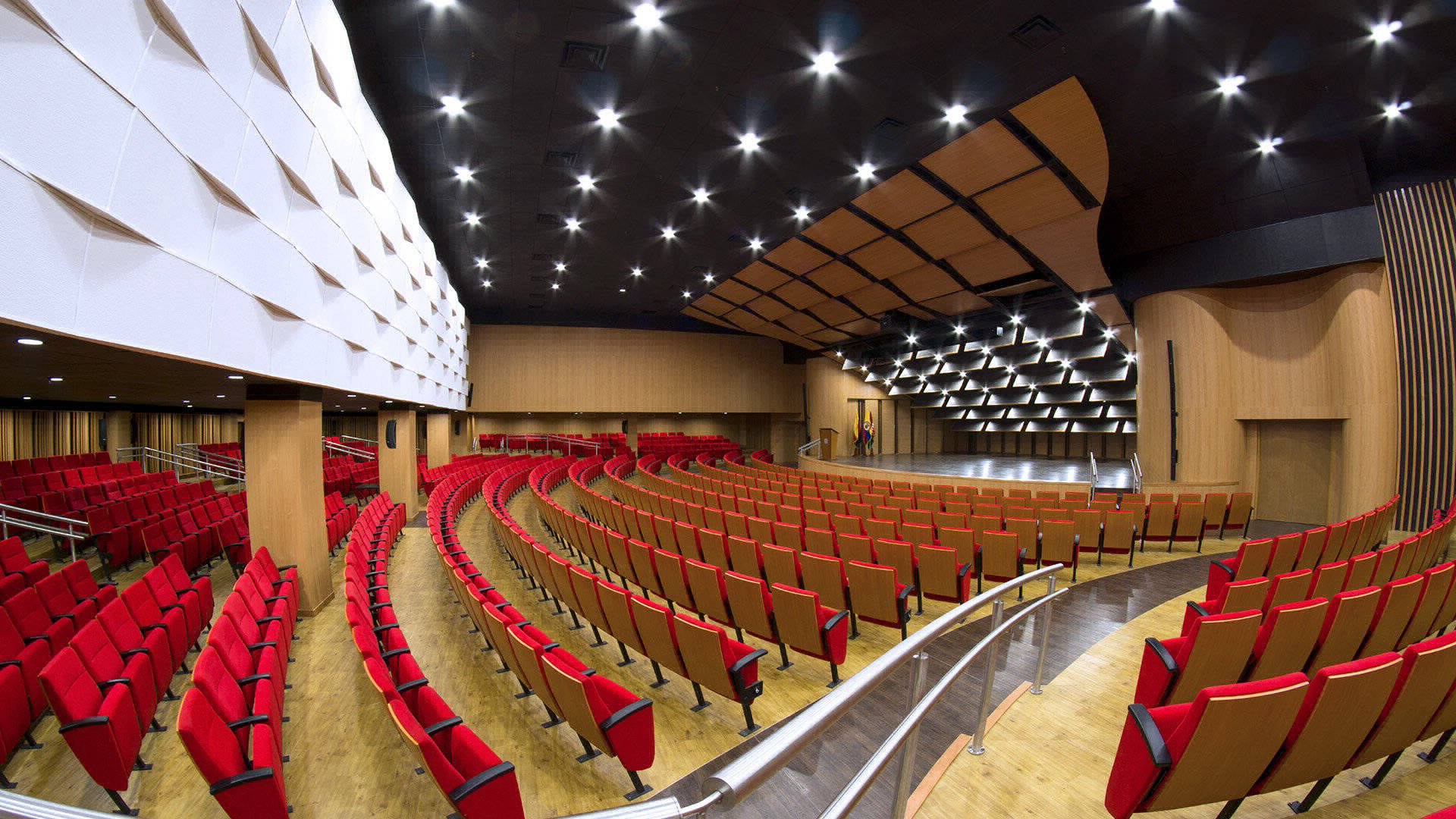

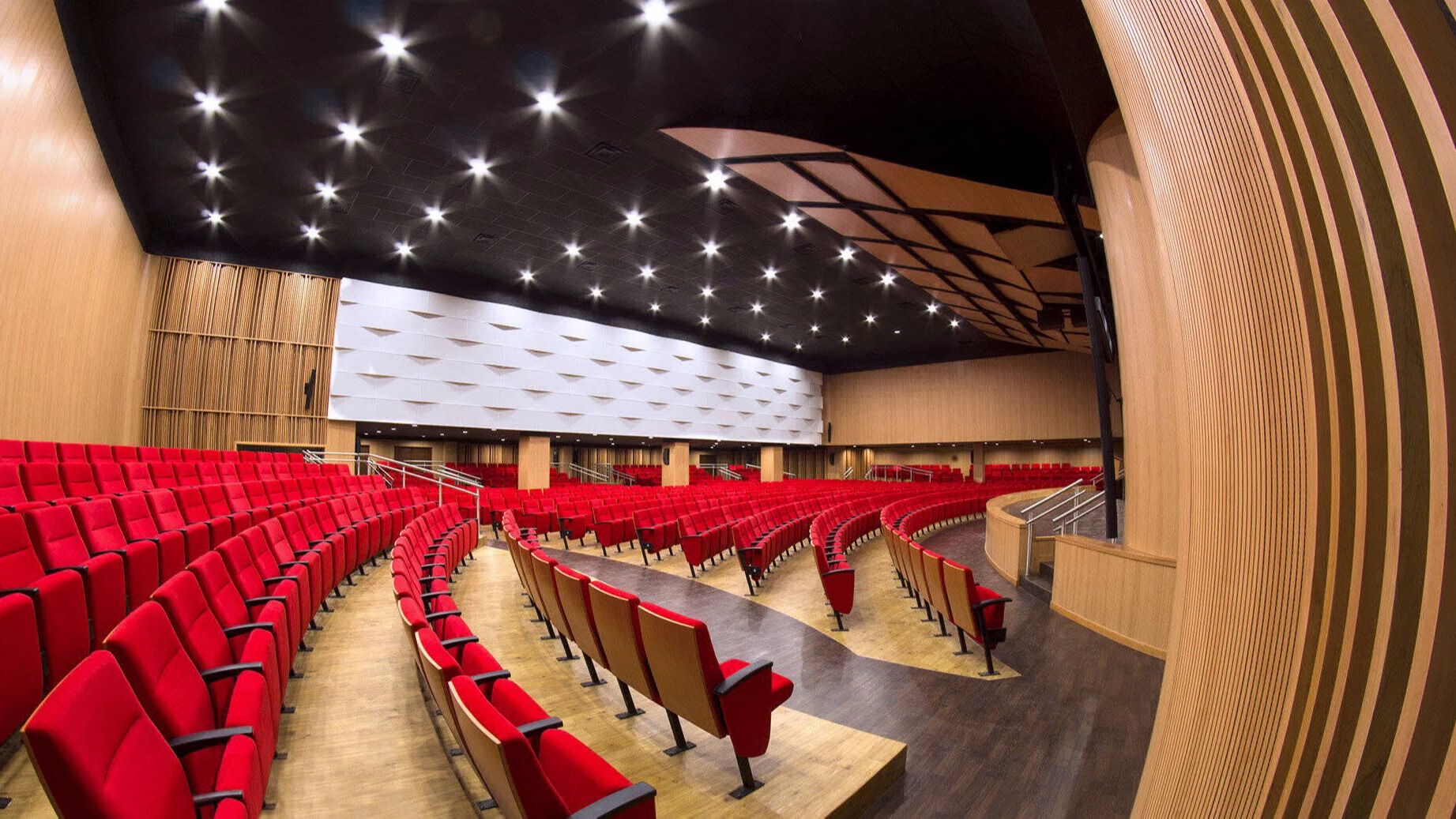

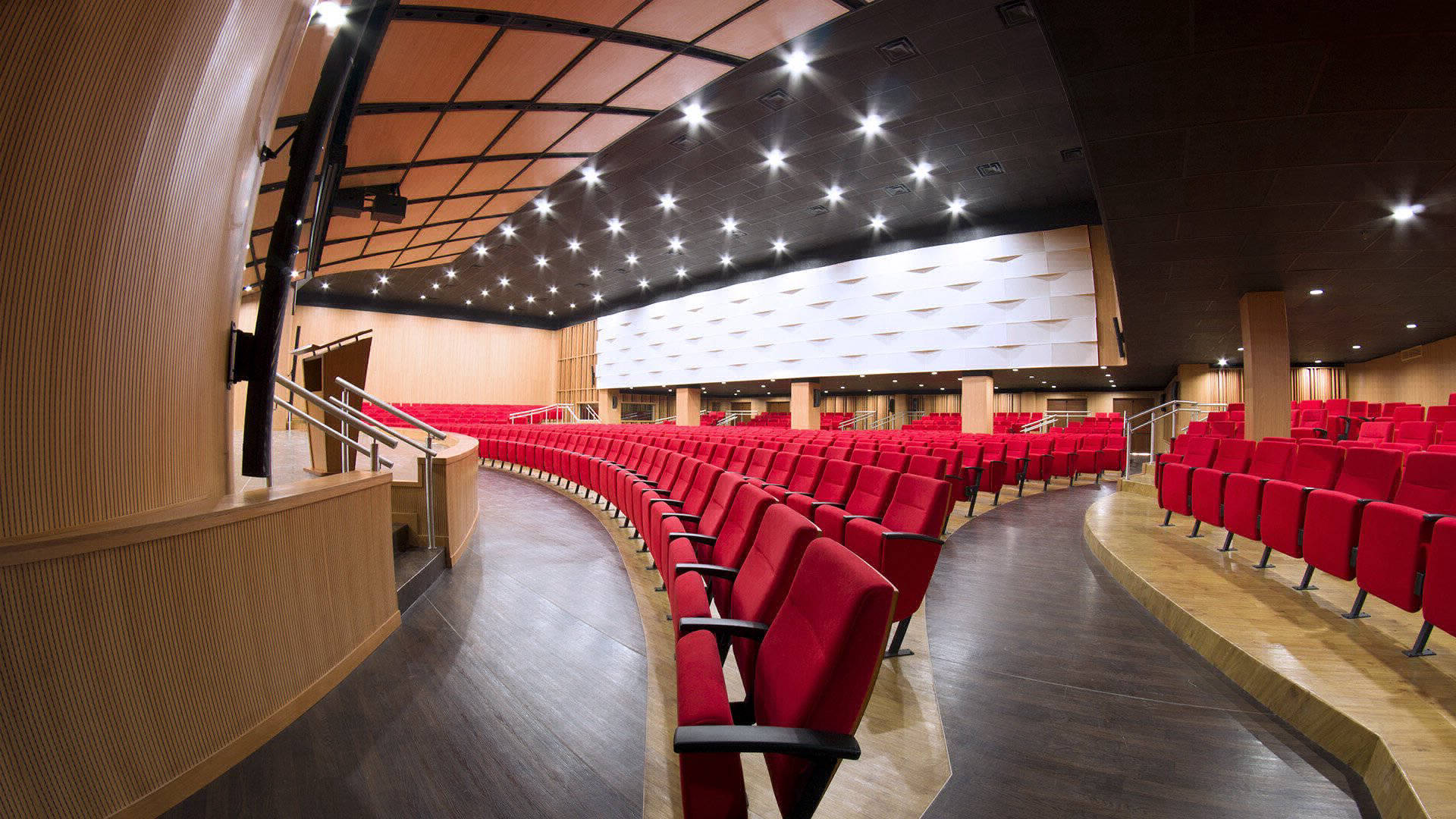

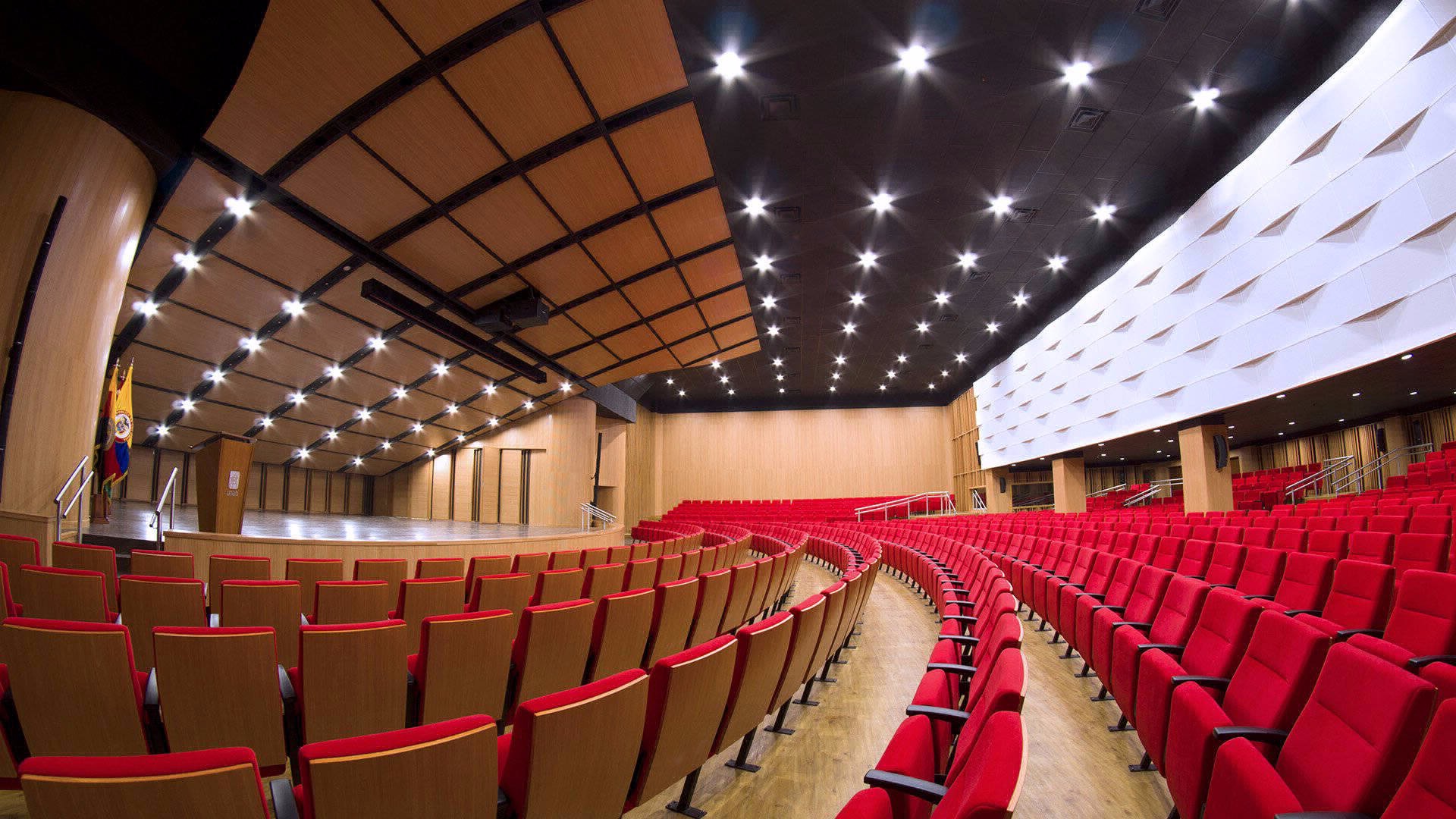

El escenario original se convierte en gradería, el nuevo gira 90º con un tamaño de 130 m² y la nueva sala tiene una capacidad de 800 sillas.
Su sistema de aislamiento acústico fue calculado gracias a la experiencia de nuestra compañía y revisado bajo nuestros simuladores de análisis de coeficientes de absorción acompañado de nuestra base de datos interna de materiales acústicos locales, logramos un equilibrio entre lo real y lo diseñado con márgenes de errores muy mínimos, el mismo caso para el tratamiento acústico, en donde logramos cumplir la meta de reducción de reverberación para satisfacer la necesidad principal (Actividades de la palabra o conferencias).

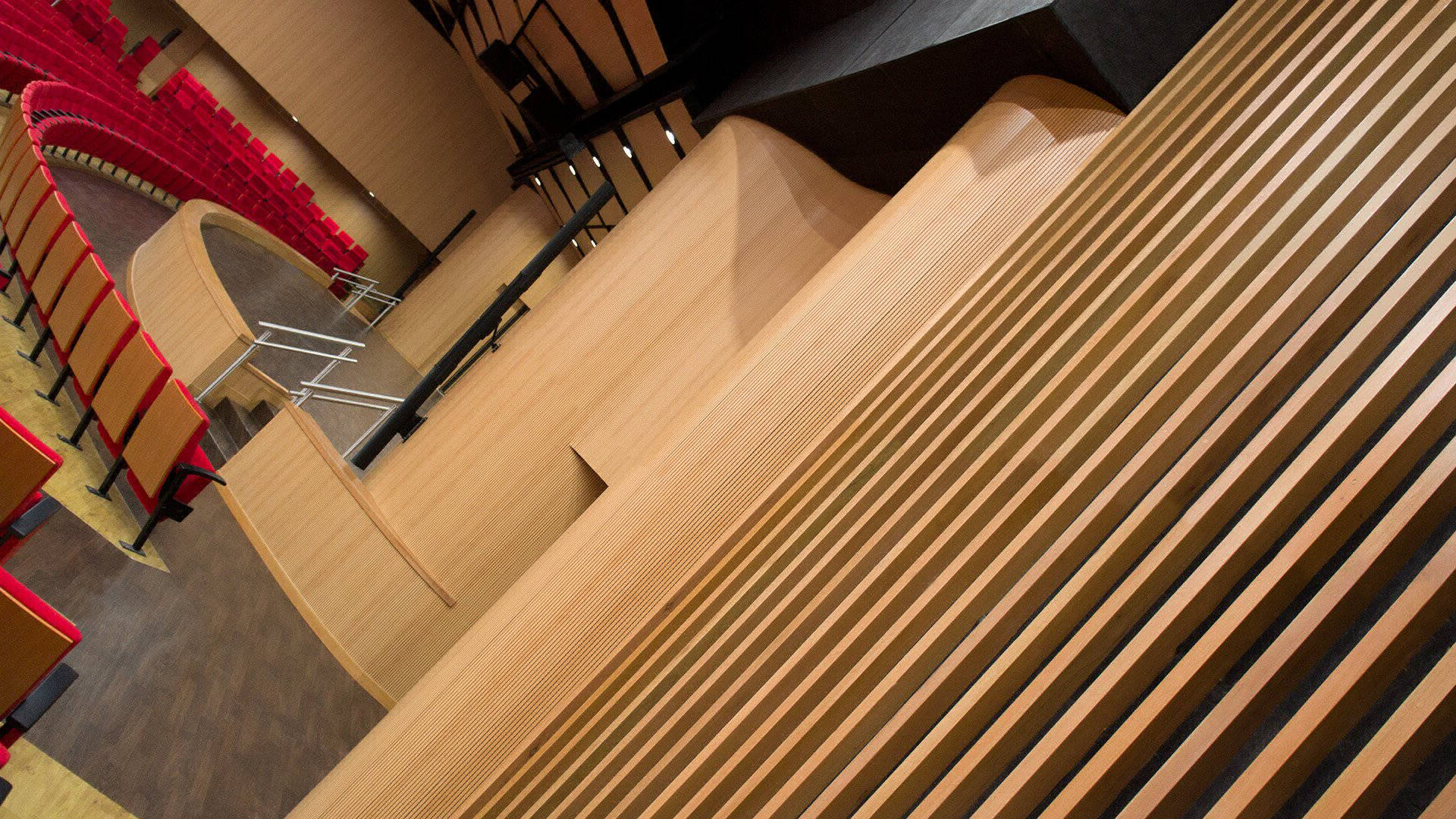

El escenario comprende un sistema de acústica variable ayudado con un sistema electromecánico, satisfaciendo las necesidades de reflexión o absorción sonora según el evento que se quiera realizar. Gracias al diseño de su cámara acústica, tenemos la posibilidad de tener un sistema bioclimático, permitiendo la renovación y el paso del aire del nor-oriente, y también dejando ver su realce natural gracias a la reserva verde que tiene la universidad, estableciéndolo como parte de la escenografía, sistema que se usa cuando hay eventos de poca magnitud y que sea exclusivo para interpretación de la palabra, para el resto de eventos, se aísla el escenario y se usa el correspondiente sistema mecánico de aire acondicionado.

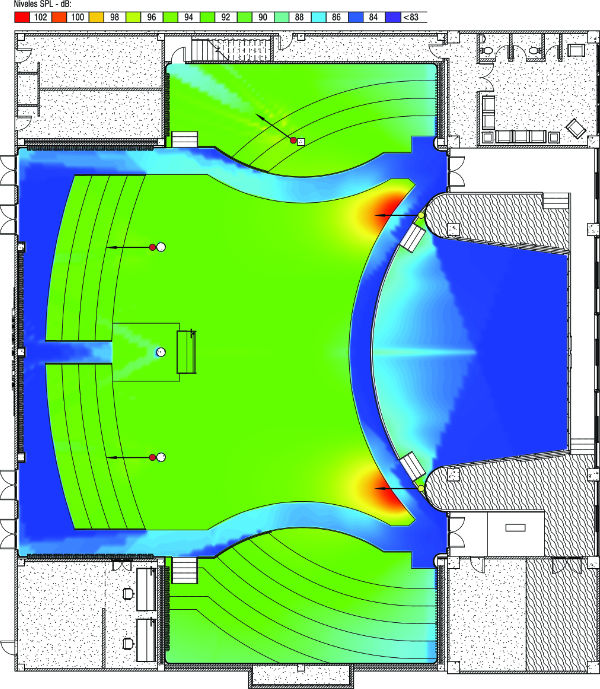

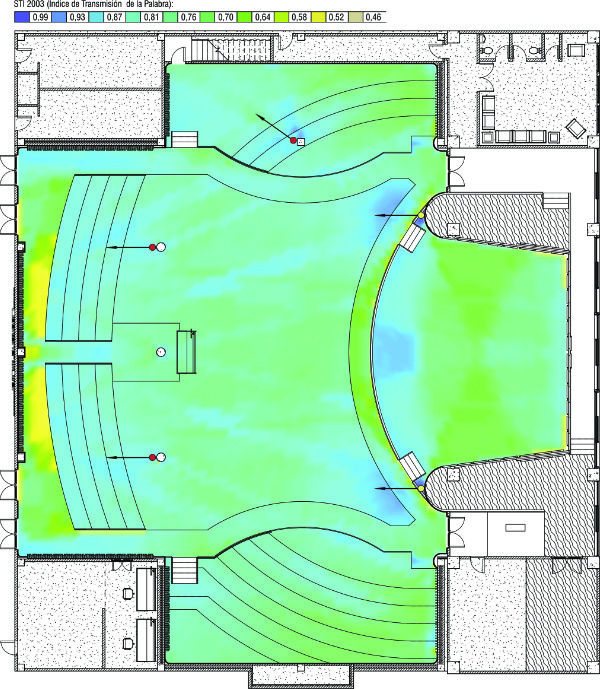

Distribución de la energía sonora en el recinto, con diferencias mínimas en gradería. Clasificación STI, en parámetros de Excelente, con un promedio de 0,8 a 0,9. (Imagen superior)
Clasificación STI, en parámetros de Excelente, con un promedio de 0,8 a 0,9. (Imagen inferior)

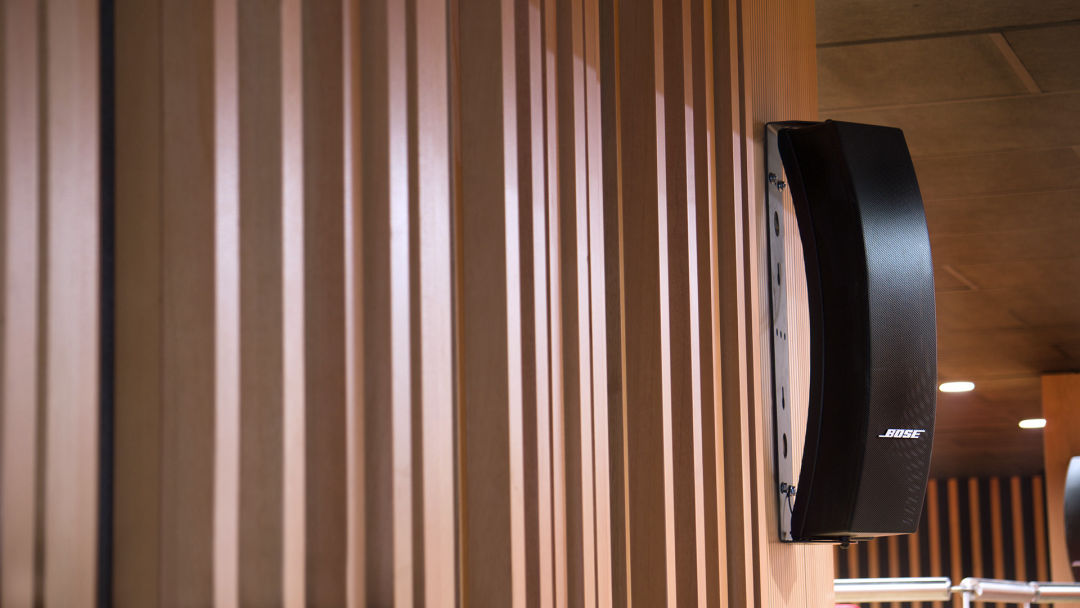

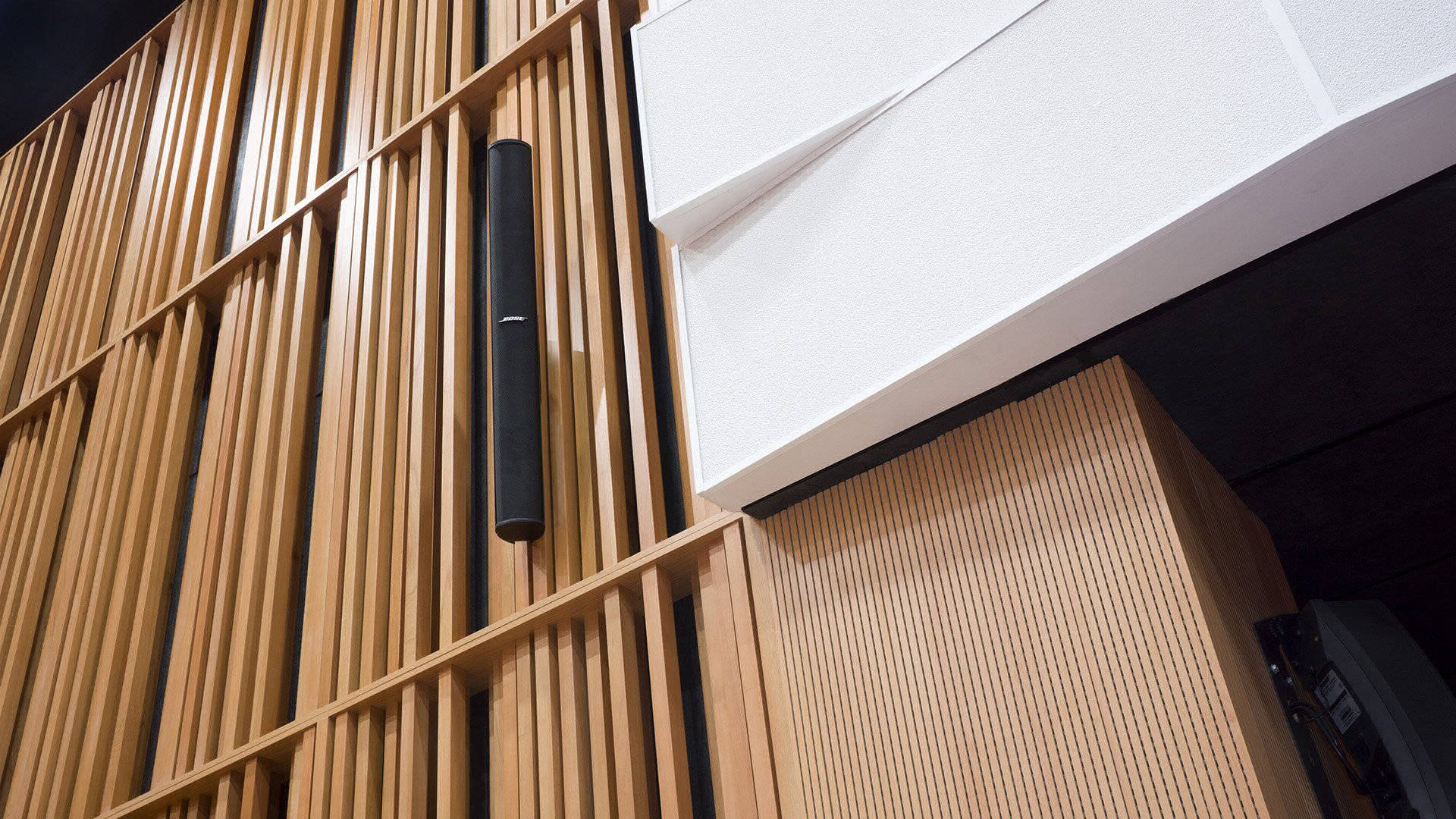

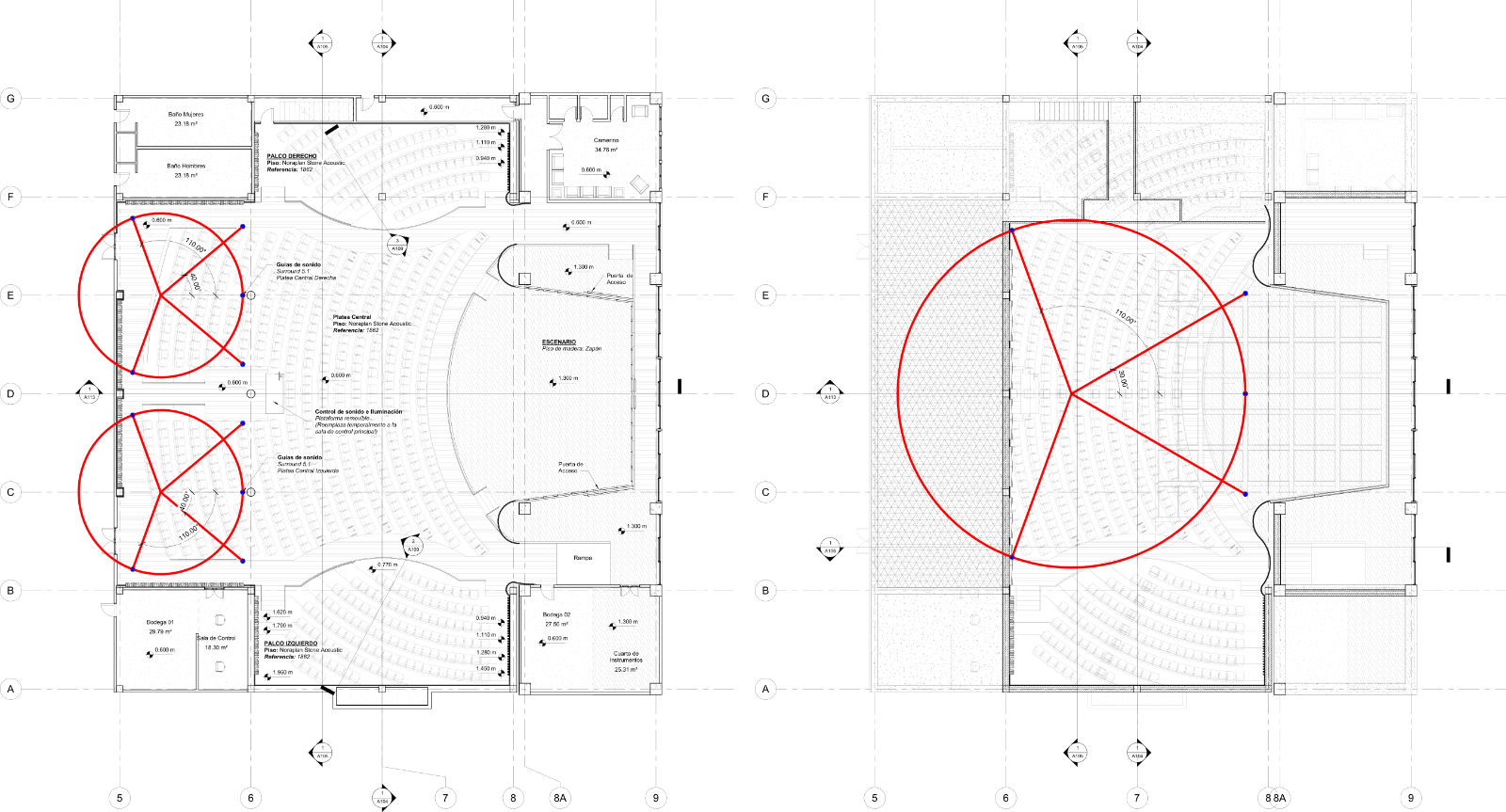

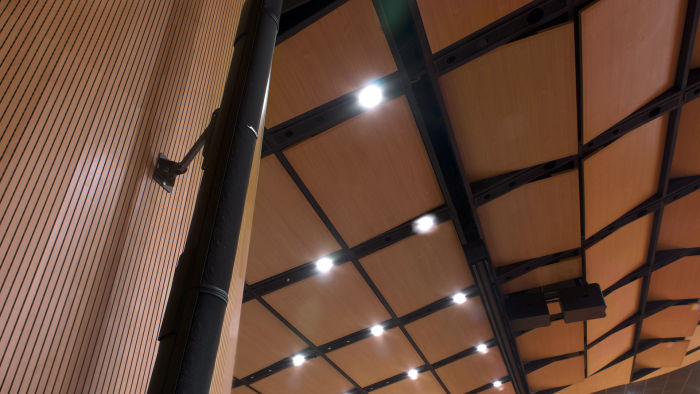

Su sistema de sonido comprende un diseño de tres zonas independientes para una solución de sistema envolvente, compatible con los diversos formatos de reproducción de este género (Surround 5.1), conformados por altavoces de la compañía americana BOSE. Este sistema se ha diseñado bajo los parámetros de calidad que exige la compañía, siguiendo todos los procesos de forma académica, respetando su propagación natural y basados bajo los procesos psicoacústicos, todo esto, respaldado por su software de diseño del cual se entregó a la Universidad una solución con exactitud, ofreciendo una respuesta simulada de los diferentes componentes del sistema, logrando abarcar temas como cobertura y potencia, teniendo en cuenta los diversos parámetros acústicos planteados en el recinto y como demostración en su funcionamiento simulado, se presentó una auralización recreando una percepción virtual del sistema en el recinto acústico calculado, dando como resultado final: el transportar al cliente a una sensación psicoacústica simulando una realidad.
Mejor Proyecto Acústico
2012
Primer Testimonial de BOSE para Latinoamérica
2012
Tecnología BOSE en el Auditorio Mayor de la Universidad Autónoma de Bucaramanga en Colombia
Primer Testimonial de BOSE Corporation para Latinoamérica, Idioma Inglés, publicado en la página principal.
Entrevista y artículo especial de la revista Mexicana, Título: BOSE y Psicoacústica sonorizan la UNAB en Colombia.
Academia Colombiana de Arquitectura y Diseño
Revista Exkema
Volumen 4, Año 5, No. 18, Pag. 34.
Nombre Proyecto:
Reforma Auditorio Mayor
Auditorio Carlos Gómez Albarracín
Localización:
Bucaramanga, Santander
Area General:
2000 m²
Area Escenario:
130 m²
Número de sillas:
800
Tiempo de Reverberación medio:
0,9 s
Indice de la Transmisión de la Palabra:
0,87 (STI)
Cliente - Promotor:
Universidad Autónoma de Bucaramanga
Dr. Alberto Montoya Puyana
Rector - UNAB
Dr. Gilberto Ramirez Valbuena
Vice-rector Administrativo y Financiero - UNAB
Arq. Luis Hernando Navas
Jefe de Planta Física - UNAB
Consultoría, Diseño Arquitectónico, Acústico y Electroacústico:
Andrés Núñez Rubiano
Psicoacústica - CEO
Coordinación general y Fotografía:
Laura Marcela Merchan Cordero
Psicoacústica - Directora de Proyectos
Construcción General:
Urbanas S.A.
"Es muy buen ejemplo de un escenario y teatro a la altura internacional, gracias por el honor de permitirme realizar estos conciertos. ¡Felicitaciones y éxitos!".
Ma. Eduardo Carrizosa Navarro
Orquesta Sinfónica Nacional de Colombia
